中频淬火设备变压器的设计、动能和效率

　　中频淬火设备变压器的设计、动能和效率

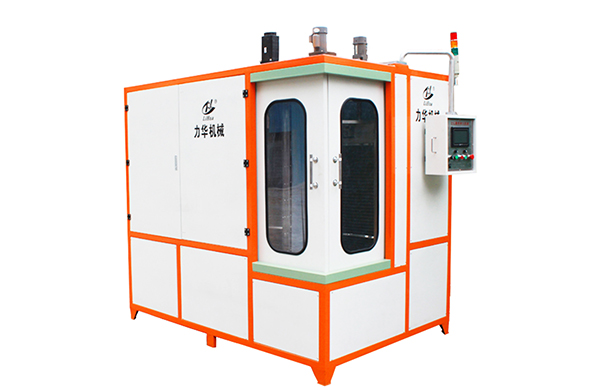

　　1）中频淬火设备具有筒形一次绕组，固定变压比的外铁心型导磁体（壳式）结构，它的一次绕组是固定匝数，适用于专用淬火机固定产品，如装有分合式感应器的专用曲轴淬火机床，凸轮轴、汽车飞轮齿圈等专用机床。其优点是结构简单，维修方便。

　　2）中频淬火设备具有盘形一次绕组的多匝比外铁心形导磁体结构，它的变压比可以通过变换分接板进行调整，其一次绕组匝数范围为10~34匝。二次绕组通过感应器连接板接为2匝或l匝。其主要优点是通过调整可适用于不同感应器参数的要求。

　　3）薄形中频变压器主要为曲轴淬火机床而设计，特点是宽度尺寸薄，厚度只有62mm，可以适应主轴颈与连杆颈之间因距离很近而必须使多台变压器安装上去的要求。

　　铁氧体心淬火变压器其特点是磁心用铁氧体，一般不用水冷，体积小，重量轻。

　　对中频变压器的配置，在容量选定上一般按中频电源容量的3—5倍考虑。实际上变压器还有一个利用系数，即其负载率因素，负载率低时容量可选小一些，负载率高时容量须选大一些。还有一点是一台变压器在变压比不同时，它的铜损亦是不同的。是两种变压器的特定负载和损耗与二次电压U，的关系曲线。从图表曲线上可看出，当二次电压为30—40V时，变压器掼耗*小。

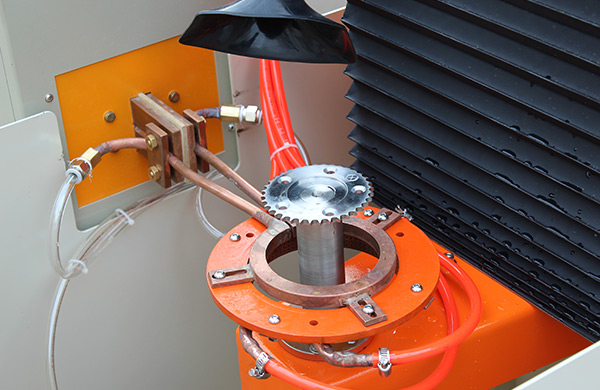

　　中频淬火设备变压器与感应器的连接  中频变压器用于大阻抗感应器，常用2匝或3匝的二次绕组，更高一点阻抗则采用中频自耦变压器或感应器直接与中频电源相连。这种感应器常是大直径的多匝感应器。
