什么是钢的感应加热自冷淬火？

　　什么是钢的感应加热自冷淬火？

　　钢的淬火有两个基本要求，*是必须加热到奥氏体化温度，*是立即快冷。

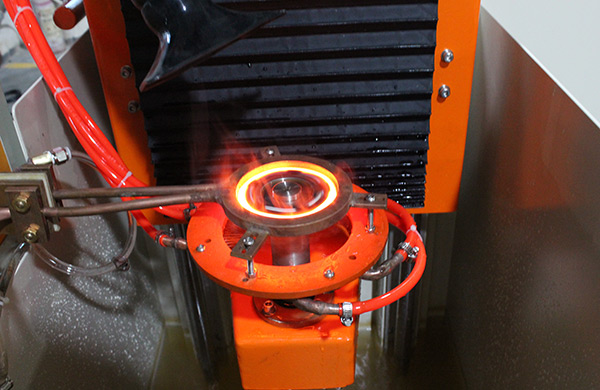

　　其冷却速度要大于临界冷速临。感应加热的特点是只有工件表层被加热，如果表层奥氏体化后立即停止加热，而邻近部未加热的金属能迅速地将加热层的热导走，并且其冷却速度超过临，则表层*被淬硬了。它不是靠外面喷淬火液快冷，而是由内部金属来冷却，这种淬火工艺只有在高能密度加热状况下才能实现。感应加热是高能密度加热方法之一，由于功率密度极大，加热时间极短，因此亦称之为脉冲加热。

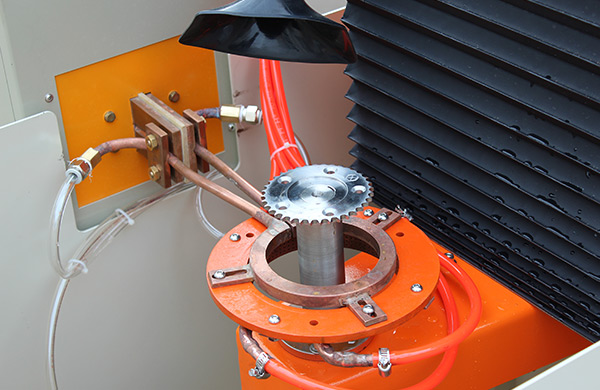

　　对中碳钢自冷淬火，一般要求它的功率密度要达到4. 6kW/cm2，并且与加热表层相邻的冷金属有足够的热容量，亦即是直径较大的圆柱体或厚板才行。

　　感应加热时涡流在工件上产生的热量主要用以如热所需的表面层，但是在此过程中还有两种热量从工件上散发，*种是从加热表面向外散发的称为辐射热，*种是从工件加热层向心部传导的，称为传导热。这两种热损耗均随工件加热层温度升高而增加。
